Nachklärbecken

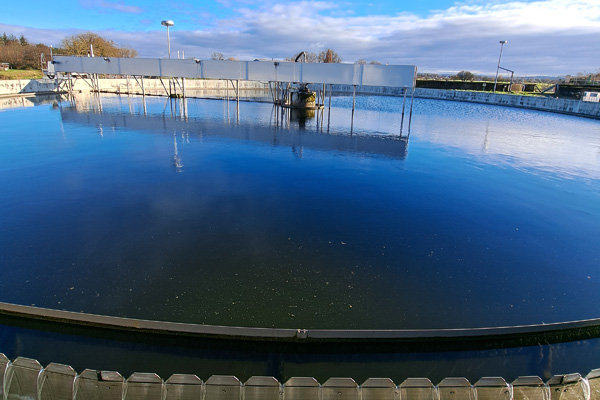

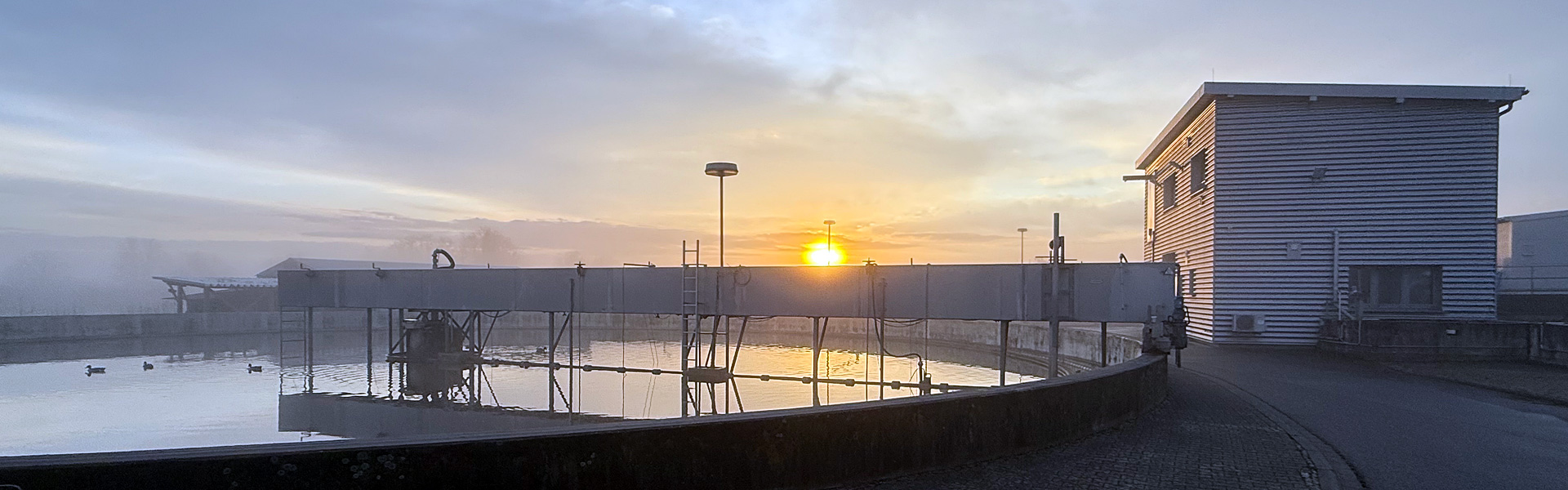

Über Dükerleitungen erfolgt der Zulauf vom Belebungsbecken direkt in das Nachklärbecken. Der Einlauf aus dem Mittelbauwerk in das Nachklärbecken erfolgt über senkrecht angeordnete Einlaufverteiler im Mittelbauwerk. So wird eine gleichmäßige Zulaufverteilung erzielt. Die Schlammflocken von der Beckensohle werden mittels Bodenräumschilder, welche an der Räumerbrücke montiert sind, zum Einlaufbauwerk in der Beckenmitte und von dort über eine Dükerrohrleitung in das Rücklaufschlammpumpwerk transportiert.

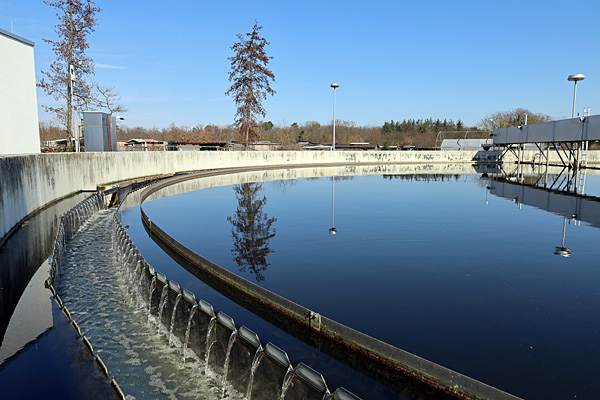

Der Schwimmschlamm wird über eine sogenannte Skimrinne und eine Schwimmschlammpumpe in den Kläranlagenzulauf zurückgeführt. Das geklärte Abwasser fließt unter einer Tauchwand hindurch über eine gezahnte Überfallschwelle in die Ablaufrinne und dort nach einer Durchflussmengenmessung in die Pfinzkorrektion.
